5. PCR 모듈 — 받침 먼저, 액체 나중 · 유박사의 mRNA 즉석 합성기 첫걸음 I

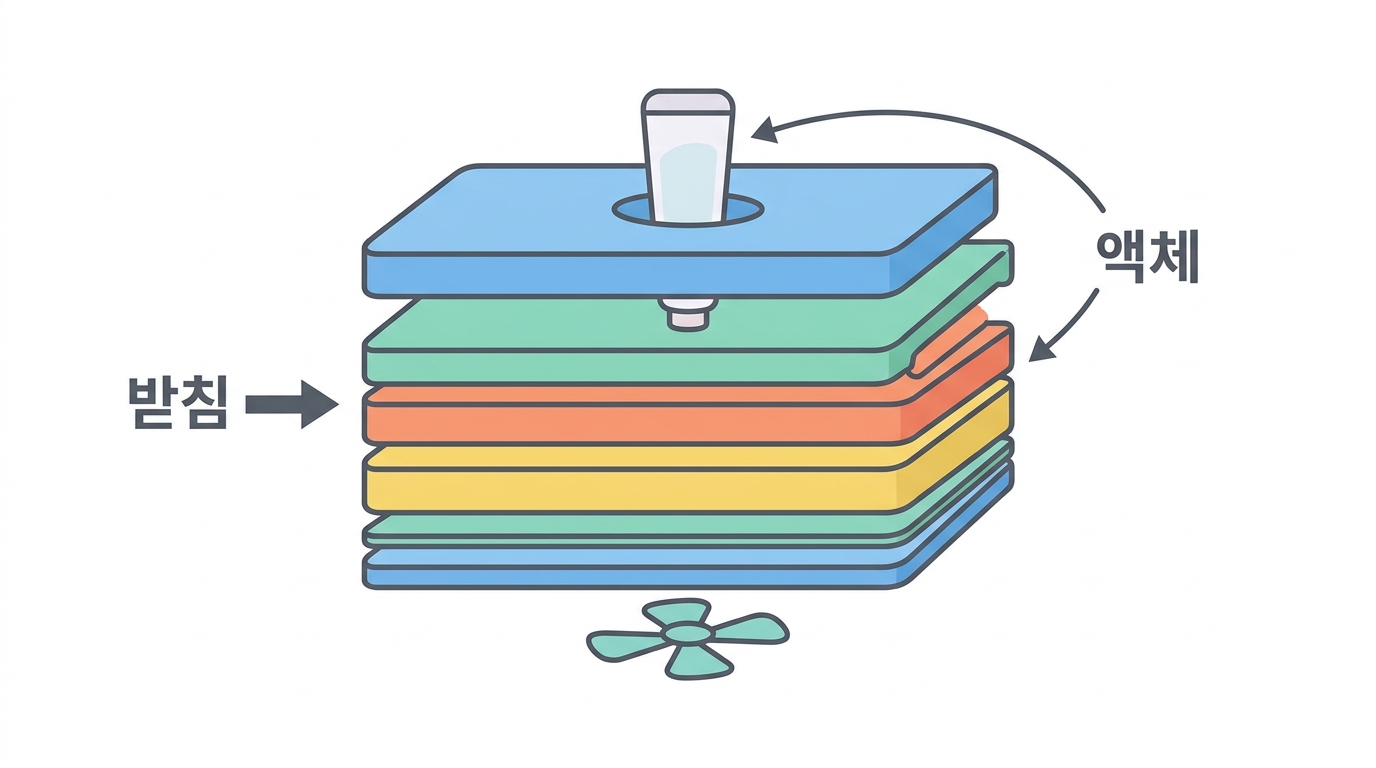

PCR 모듈을 뜯으면 이렇습니다 — 아래에서부터.

조각	맡은 일
냉각팬	펠티에가 밖으로 뱉은 열을 실어 나간다
구리합금 방열판	그 열을 팬까지 옮긴다
펠티에 소자	전류 방향을 바꾸면 같은 면이 데우기도 식히기도 한다
PT-1000 온도센서	지금 몇 도인지 잰다
맞춤 단열블록	옆으로 새는 열을 막는다
알루미늄 받침	튜브를 앉힌다. 열을 액체에 건넨다
가열 뚜껑	뚜껑에 물방울이 맺히는 것을 막는다

핵심은 펠티에 하나입니다. 전류의 방향만 뒤집으면 데우던 면이 식힙니다. 히터와 냉각기를 따로 둘 필요가 없어 부피가 확 줄어듭니다.

승온·냉각 속도를 밀어 보세요. 사이클 하나에 드는 시간과 30 사이클 총 시간이 함께 바뀝니다.

불러오는 중…

온도를 옮기는 시간이 전체의 4분의 1 남짓입니다. 이 값이 상용기와 겨룰 만한지를 가릅니다.

Python 브라우저에서 실행

# 논문의 값: 최대 승온 1.8 °C/s (72→95), 최대 냉각 2.6 °C/s (95→58)
# 온도를 오르내리는 데만 드는 시간이 '유지 시간' 보다 작지 않다.
hold  = {"95": 40, "58": 45, "72": 60}          # 초, 유지
ramp_up, ramp_dn = 1.8, 2.6                     # °C/s

legs = [("58→72", 72 - 58, ramp_up),
        ("72→95", 95 - 72, ramp_up),
        ("95→58", 95 - 58, ramp_dn)]

t_ramp = 0
for name, d, r in legs:
    s = d / r
    print("%-8s %2d °C  ÷ %.1f °C/s = %5.1f 초" % (name, d, r, s))
    t_ramp += s

t_hold = sum(hold.values())
print()
print("사이클 하나:  유지 %d 초 + 오르내림 %.1f 초 = %.1f 초" % (t_hold, t_ramp, t_hold + t_ramp))
print("30 사이클:    %.1f 분" % (30 * (t_hold + t_ramp) / 60))
print("여기에 처음 95 °C 5분 + 끝 72 °C 10분 = 총 %.1f 분" % (30 * (t_hold + t_ramp) / 60 + 15))

Fig. 3b 를 읽는 법

Fig. 3b 에는 곡선이 두 개 있습니다. 빨간 것이 액체, 초록 것이 튜브 받침입니다. 둘이 겹치지 않는 것이 요점입니다.

🟩

받침(초록)

먼저 움직입니다. 목표를 지나쳐 갔다가 되돌아옵니다

🟥

액체(빨강)

늦게 따라옵니다. 이것이 진짜 반응 온도입니다

⏱️

사이의 간격

이 간격을 줄이는 것이 “받침 먼저” 요령의 목적입니다

이 구분이 중요합니다. 기계가 표시하는 온도는 대개 받침의 온도입니다. 액체는 늘 조금 뒤에 있습니다. 이 차이를 잊으면 “58 °C 로 맞췄는데 왜 안 붙지” 를 영원히 붙듭니다.

🤔 확인 문제

“받침 먼저, 액체 나중” 전략을 한 줄로 옮기면?

🤔 확인 문제

펠티에 소자를 쓰면 부피가 줄어드는 까닭은?
