5강 / 20강

형광 — 빛을 받아 다른 색으로 되쏘는 일

여기·방출 스펙트럼 · 레이저와 필터

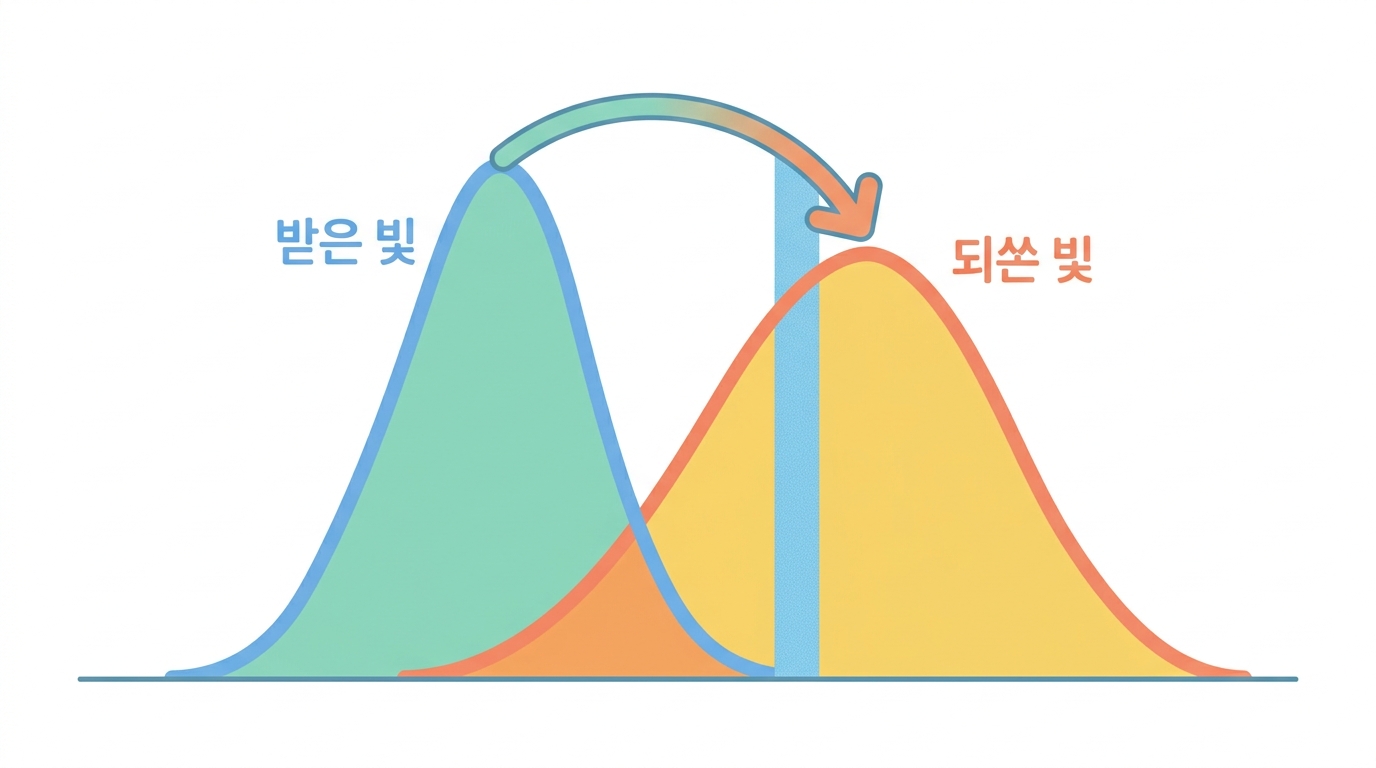

형광물질은 빛을 받으면 잠깐 들뜬 상태가 되었다가, 에너지를 조금 잃고 더 긴 파장의 빛으로 되쏩니다.

🔵

여기 (excitation)

레이저가 쏘는 빛 — 짧은 파장

🟢

방출 (emission)

되쏘는 빛 — 긴 파장

🔎

필터

특정 파장대만 통과시켜 검출기로

기기는 레이저를 몇 개 쏘고, 되돌아오는 빛을 필터로 갈라 각각 검출기로 보냅니다. 검출기 하나가 형광 하나에 대응하고, 형광 하나가 표지자 하나에 대응해요.

레이저 → 형광물질 → 필터 → 검출기 → 숫자

고등학생빛을 받아 다른 색으로 되쏘는 일

형광 분자는 특정 파장의 빛을 흡수해 더 긴 파장의 빛을 냅니다.

용어	뜻
여기 스펙트럼	어떤 파장을 잘 흡수하나
방출 스펙트럼	어떤 파장을 내보내나
스토크스 이동	둘의 차이 — 항상 방출이 더 긺

에너지의 일부를 열로 잃기 때문에 내보내는 빛이 더 약합니다 — 파장이 길어요.

고등학생레이저와 필터

유세포분석기는 레이저로 쏘고 필터로 걸러 봅니다.

부품	하는 일
레이저	정해진 파장의 빛을 쏨 (405 · 488 · 561 · 640 nm 등)
이색성 거울	파장에 따라 빛을 갈라 보냄
대역통과 필터	정해진 범위의 파장만 통과
검출기	통과한 빛의 세기를 잼

"레이저 × 필터" 조합 하나가 채널 하나입니다 — LSRFortessa X-20은 채널이 많습니다.

APC 와 PerCP 는 중심이 가까워 서로 새어 듭니다. 이것을 바로잡는 것이 다음 강의 보정입니다.

Python 브라우저에서 실행

# 스펙트럼이 겹치면 신호가 새어 나간다 — 아주 단순한 가우스 모형
import numpy as np, matplotlib.pyplot as plt

파장 = np.linspace(450, 800, 700)
def 방출(중심, 폭=30):
    return np.exp(-((파장 - 중심) ** 2) / (2 * 폭 ** 2))

형광 = {"FITC": 519, "PE": 578, "PerCP": 677, "APC": 660}
for 이름, 중심 in 형광.items():
    plt.plot(파장, 방출(중심), label=f"{이름} ({중심}nm)")

# PE 검출기의 필터 창
plt.axvspan(575, 595, color="tab:orange", alpha=.18, label="PE 검출기 창 (585/20)")

plt.xlabel("파장 (nm)"); plt.ylabel("방출 세기 (정규화)")
plt.title("방출 스펙트럼이 겹치는 모습")
plt.legend(fontsize=8); plt.grid(alpha=.3); plt.show()

# PE 창 안에 각 형광이 얼마나 들어오나
창 = (파장 >= 575) & (파장 <= 595)
print("PE 검출기 창에 들어오는 몫")
for 이름, 중심 in 형광.items():
    s = 방출(중심)[창].sum() / 방출(중심).sum()
    print(f"  {이름:6s} {s:6.2%}" + ("   ← 원래 주인" if 이름 == "PE" else "   ← 새어 든 것"))

고등학생밝기는 형광체마다 다르다

형광체	상대적 밝기
PE	매우 밝음
APC	밝음
FITC	중간
일부 탠덤	어두운 편

밝기를 정하는 것은 두 가지예요 — 얼마나 잘 흡수하나(흡광계수)와 얼마나 잘 되쏘나(양자수율).

6강의 패널 설계에서 이 밝기 순서가 핵심 정보가 됩니다.

고등학생형광체가 약해지는 이유

원인	내용
광표백	빛을 계속 받으면 분자가 망가짐
탠덤 분해	공여자–수용자 연결이 끊김 — 가짜 신호
고정	일부 형광체는 고정에 약함
보관	빛·열·시간

항체는 어둡게, 차갑게 보관합니다 — 탠덤 염료는 특히 예민합니다.

🤔 확인 문제

형광물질이 되쏘는 빛의 파장은 받은 빛과 견주어 어떤가요?
