12강 / 20강
성장곡선 — 네 줄이 갈라지는 그림 읽기
논문 Fig. 4C · Fig. S12B

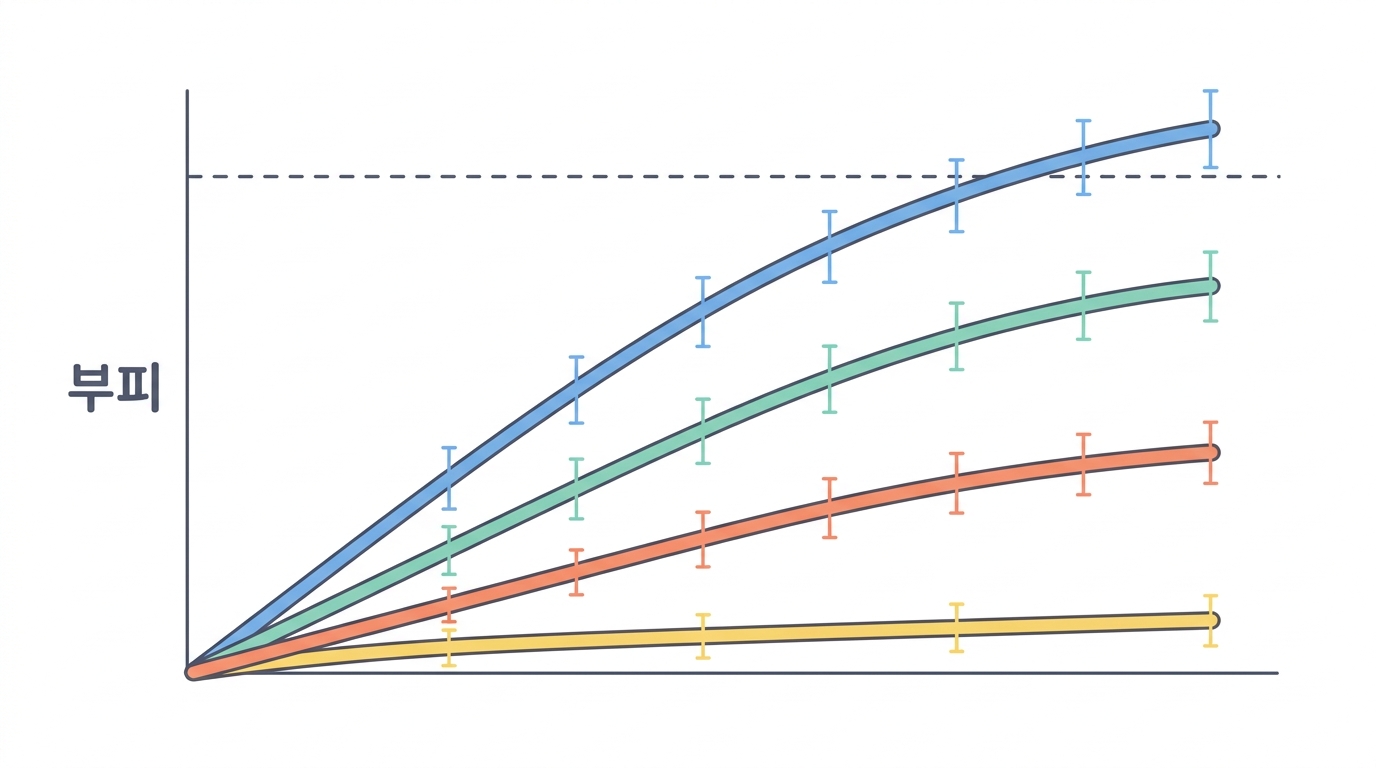

Fig. 4C 는 네 줄이 시간에 따라 갈라지는 그림입니다. 이런 그림에서 읽을 것은 셋입니다.
논문의 그림에서 네 줄은 이렇게 놓입니다.
| 군 | 곡선 |
|---|---|
| WT + 아이소타입 | 가장 가파르게 올라간다 — 기준 |
| WT + 항-PD1 | 기준과 거의 겹친다 — 약이 안 듣는다 |
| KD + 아이소타입 | 조금 눕는다 — 끄기만 해도 좀 느려진다 |
| KD + 항-PD1 | 거의 눕는다 — 둘이 함께일 때만 |
두 번째 줄이 이 그림의 핵심입니다. WT + 항-PD1 이 기준과 겹친다는 것 — 그것이 "이 종양은 면역치료에 저항성이다" 를 눈으로 보여 주는 증거입니다.
논문은 'mean ± SEM' 이라고 밝혀 두었습니다. 밝히지 않은 그림은 읽을 때 조심해야 합니다.
Python
브라우저에서 실행
🤔 확인 문제
성장곡선에서 WT+항-PD1 곡선이 WT+아이소타입과 거의 겹쳐 있습니다. 이것이 뜻하는 바는?
해설 겹친다는 것이 곧 발견입니다. 원래 안 듣던 약이 Ddx54 를 껐더니 듣기 시작한다 — 그 대비를 만들어 주는 군입니다.
