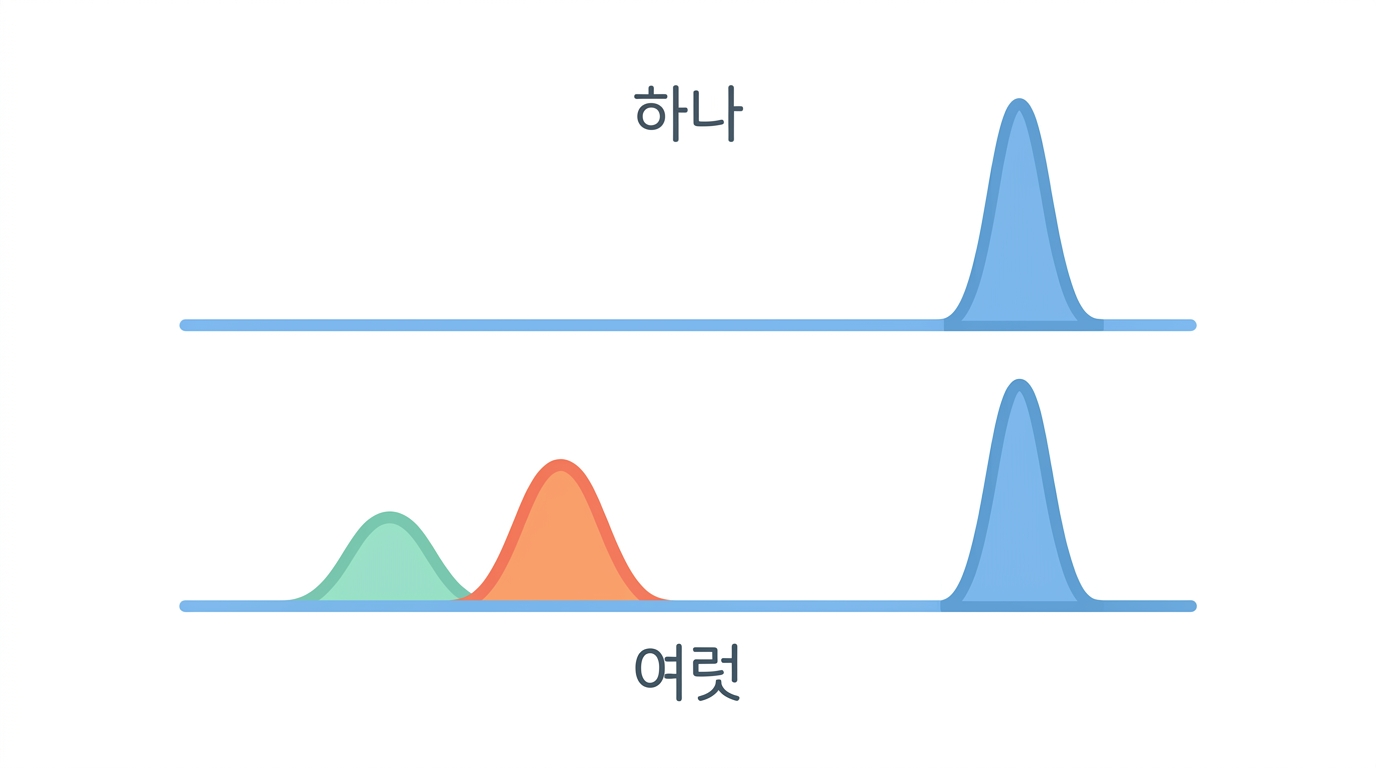

19. 43초의 봉우리 하나 — 온전성을 재는 세 가지 눈 · 유박사의 mRNA 즉석 합성기 첫걸음 II

“전장 mRNA 를 만들었다” 를 증명하는 데 논문은 세 가지 방법을 씁니다.

방법	보는 것	결과
모세관 전기영동(CE) LabChip GXII	길이별로 갈라 시간축에 그린다	통합 공정: 43초에 봉우리 하나 (약 1960 nt) 배치: 25~30초에 곁봉우리 — 끊긴 것
변성 아가로스 겔	접힘을 풀고 길이만 본다	약 2 kb 에 또렷한 띠
루시페라제 발광 HeLa 229 · 1 µg · 48시간	실제로 번역되는가	배치 대비 유의하게 높음 (two-way ANOVA · Tukey)

앞의 둘은 구조를 보고, 마지막 하나는 기능을 봅니다. 구조가 온전해도 번역이 안 될 수 있고(캡 문제), 번역이 되어도 구조가 지저분할 수 있습니다. 둘 다 봐야 합니다.

CE 자료를 읽는 법을 모식도로 익힙니다 (논문의 실제 곡선이 아닙니다).

Python 브라우저에서 실행

# CE 봉우리 하나 vs 곁봉우리 — 온전한 비율을 어떻게 읽나
import numpy as np
import matplotlib.pyplot as plt

t = np.linspace(15, 55, 800)

def peak(center, width, height):
    return height * np.exp(-0.5 * ((t - center) / width) ** 2)

batch = peak(43, 1.2, 1.0) + peak(27, 2.2, 0.42) + peak(31, 1.6, 0.25)
integ = peak(43, 1.1, 1.0) + peak(27, 2.2, 0.04)

fig, ax = plt.subplots(figsize=(7.4, 3.4))
ax.plot(t, batch, lw=2, color="#ef4444", label="배치 B(IVT)+BD+MMC")
ax.plot(t, integ, lw=2, color="#3b82f6", label="통합 [Os(IVT)-uFD-MMC]")
ax.axvline(43, ls="--", lw=1, color="#94a3b8")
ax.set_xlabel("이동 시간 (초)"); ax.set_ylabel("형광 (임의단위)")
ax.set_title("모식도 — 전장 봉우리는 43초"); ax.legend()
plt.tight_layout(); plt.show()

for name, sig in (("배치", batch), ("통합", integ)):
    full = np.trapz(sig[(t > 39)], t[(t > 39)])
    tot  = np.trapz(sig, t)
    print("%s: 전장 봉우리가 전체 넓이의 %.0f%%" % (name, full / tot * 100))
print()
print("이 그림은 논문 Fig. 5a 를 흉내 낸 모식도다 — 실제 값이 아니다.")

끊긴 전사체의 비율을 밀어 보세요. 곁봉우리가 어떻게 자라고 전장 비율이 어떻게 떨어지는지 보입니다.

불러오는 중…

잔류 T7 중합효소 — 검출한계 아래로

마지막 품질 항목입니다. T7 은 세균 바이러스의 효소라 사람 몸에는 없습니다. 남아 있으면 면역원성 이 됩니다.

🧪

잰 방법

항-T7 RNA 중합효소 ELISA 키트

✅

결과

배치·통합 둘 다 검출한계 아래 — MMC 단계에서 지워진다

📐

읽는 법

“0” 이 아니라 “검출한계 아래” 입니다. 한계값이 얼마인지가 중요합니다

여기서 흥미로운 것은 배치도 통과했다는 점입니다. 잔류 효소 제거는 MMC 단계가 하는 일이고, 배치 쪽에도 MMC 를 쓴 조합이 있었기 때문입니다. 논문이 이 사실을 숨기지 않고 적은 것이 좋습니다 — 모든 항목에서 이길 필요는 없습니다.

🤔 확인 문제

CE 에서 “43초에 봉우리 하나” 가 뜻하는 것은?

🤔 확인 문제

구조 검사(CE·겔)와 기능 검사(루시페라제)를 둘 다 하는 까닭은?
