12. 받침 먼저, 액체 나중 — 설정값을 코드가 움직인다 · 유박사의 mRNA 백신 합성기 펌웨어 첫걸음

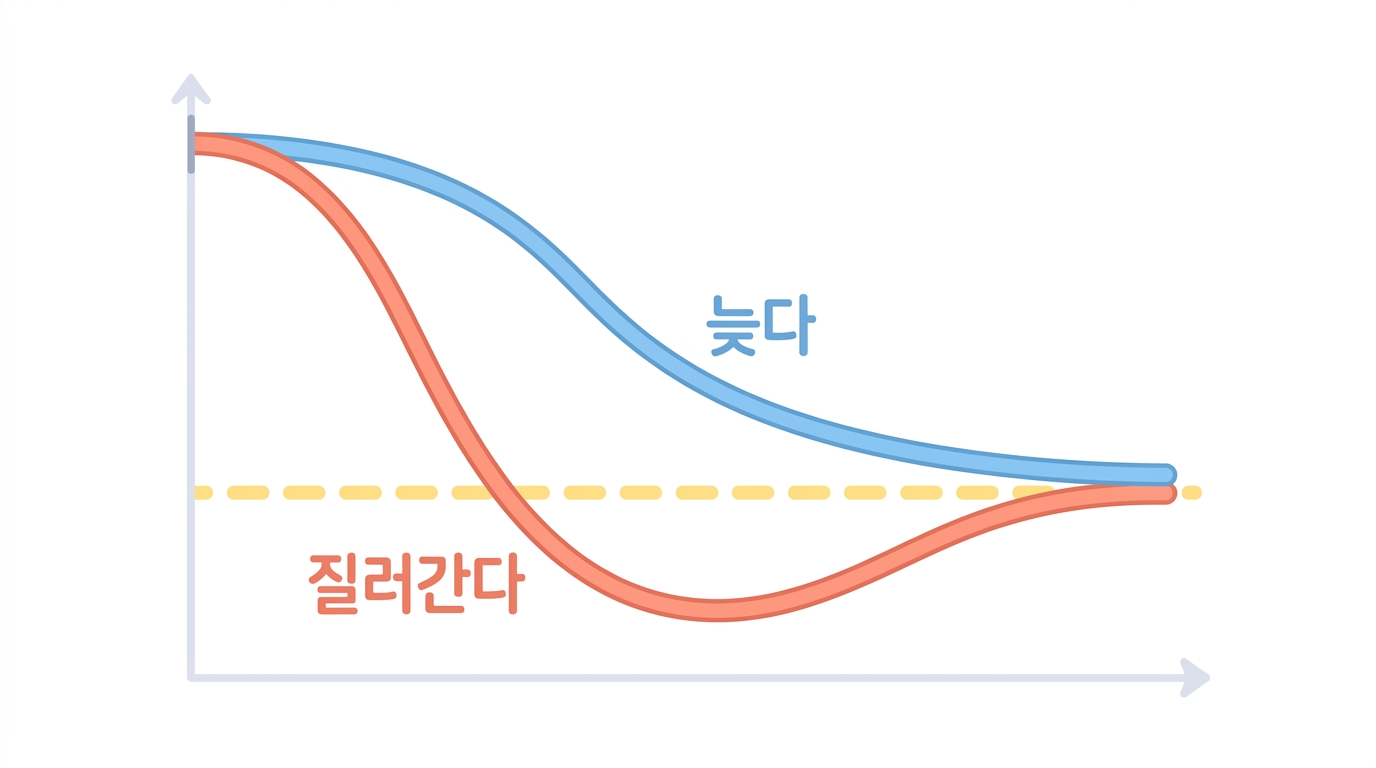

/mech 9강에서 논문의 요령을 봤습니다 — 받침을 목표 너머로 몰았다가 되돌린다. 이것을 제어공학의 이름으로 부르면 캐스케이드 제어(cascade control) 입니다.

🔄

안쪽 고리

받침 온도를 잡는다. 빠르다(초 단위). 우리가 직접 미는 것

🐢

바깥 고리

액체 온도를 본다. 느리다. 직접 못 밀고 안쪽의 목표를 고쳐 준다

핵심은 바깥 고리의 출력이 안쪽 고리의 설정값이라는 것입니다. 11강의 PID 하나로는 안 되는 이유가 이것입니다.

제어 방식을 바꿔 보세요. 같은 하드웨어로 도달 시간이 얼마나 달라지는지 보입니다.

불러오는 중…

구조만 바꿔도 한 사이클에 수 초가 줄고, 서른 사이클이면 분 단위가 됩니다.

Python 브라우저에서 실행

# 단일 PID 와 캐스케이드를 나란히 굴려 본다.
import numpy as np

TAU = 12.0          # 받침 → 액체 열전달 시간상수 (초, 가정)
PED_RATE = 4.0      # 받침이 스스로 움직일 수 있는 속도 °C/s (가정)
TARGET = 58.0

def run(cascade, tmax=200, dt=0.1):
    t_liq, t_ped, t = 95.0, 95.0, 0.0
    while t_liq > TARGET + 0.3 and t < tmax:
        if cascade:
            # 바깥 고리: 액체 오차를 보고 받침 설정값을 정한다 (비례 + 상한)
            err = t_liq - TARGET
            sp = TARGET - min(err * 1.2, 15.0)       # 최대 15 °C 까지 몰아붙인다
        else:
            sp = TARGET                               # 그냥 목표로
        t_ped += np.clip(sp - t_ped, -PED_RATE * dt, PED_RATE * dt)
        t_liq += (t_ped - t_liq) / TAU * dt
        t += dt
    return t

t_single = run(False)
t_casc   = run(True)
print("단일 PID   : 58 °C 도달까지 %6.1f 초" % t_single)
print("캐스케이드 : 58 °C 도달까지 %6.1f 초" % t_casc)
print("→ %.0f%% 빨라졌다. 하드웨어는 똑같다 — 코드 구조만 바꿨다."
      % ((t_single - t_casc) / t_single * 100))
print()
print("30 사이클이면 이 차이가 %.1f 분이 된다." % ((t_single - t_casc) * 30 / 60))
print()
print("주의: 너무 세게 몰면 액체가 목표 아래로 지나친다(언더슛).")
print("      그래서 위 코드에 '최대 15 °C' 라는 상한이 있다.")

코드로 옮길 때 지킬 것 둘

① dt 는 재서 쓴다

“0.1초마다 돈다” 고 가정하면 안 됩니다. 파이썬은 그것을 보장하지 않습니다(2강). time.monotonic() 으로 실제 지난 시간을 재어 적분·미분항에 넣으십시오.

② 바깥 고리는 느리게

바깥이 안쪽보다 빠르면 두 고리가 서로 싸웁니다. 안쪽이 자리를 잡을 틈을 줘야 합니다 — 보통 다섯 배 이상 느리게 돕니다.

두 고리 모두 파이썬으로 넉넉합니다. 안쪽이 1~10 Hz, 바깥이 0.2~1 Hz 면 되고, 이것은 2강에서 본 “주기가 허용 지터의 열 배 이상이면 안전” 규칙을 한참 만족합니다.

🤔 확인 문제

캐스케이드 제어에서 바깥 고리의 출력은 무엇이 되는가?

🤔 확인 문제

PID 에서 dt 를 상수로 가정하면 안 되는 까닭은?

해설 2강에서 본 지터가 여기서 값을 청구합니다. time.monotonic() 으로 실제 지난 시간을 재어 쓰면 루프가 조금 늦어도 제어가 흔들리지 않습니다.
