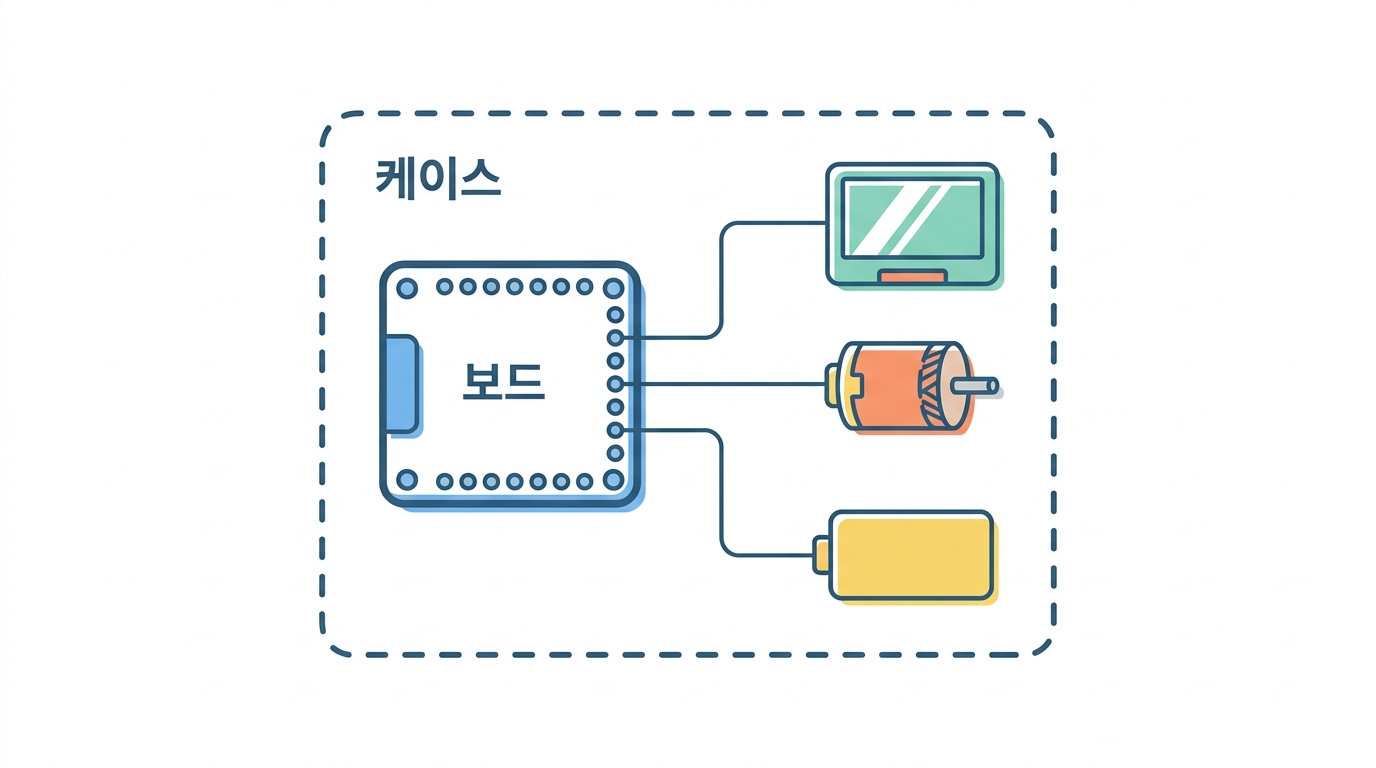

9. 제어 — 논문에 한 줄도 없는 부품에 값을 매긴다 · 유박사의 mRNA 백신 합성기 원가분석 첫걸음

/msyn 19강이 다룬 워크플로 파일 — 한 줄이 (밸브 상태, 펌프 번호, 속도, 시간) 인 그 파일을 실행하는 무엇이 상자 안에 있어야 합니다. 그런데 논문에는 MCU 도, 보드도, 펌웨어도 한 번도 나오지 않습니다.

/msyn · /reag 를 통틀어 “아두이노” · “라즈베리” · “마이크로컨트롤러” 는 0 회

그래서 이 줄은 우리가 가정으로 채웁니다. 터치스크린이 있고 워크플로 파일을 돌린다는 사실에서 거꾸로 짚어, 요즘 이런 장치를 만들 때 쓰는 부품으로 값을 매깁니다.

부품	규격	저가	고가	근거
보드 + 터치 디스플레이	ESP32-S3 HMI 7″	28,125	66,049	가정
12 V 전원공급기	12 V / 5 A	4,500	7,333	가정
알루미늄 프로파일 + 아크릴 케이스	62.5 × 50 × 32.5 cm	80,000	150,000	재료비 추정
3D 프린팅 출력 대행	자석 껍데기 등	미확인		—
합계	—	112,625	223,382	—

값이 가장 불확실한 줄이 동시에 세 번째로 무거운 줄입니다. 이 사실을 결론에 적어야 합니다.

Python 브라우저에서 실행

# 제어 계통의 값과, 그것이 전체에서 차지하는 몫.
control = [
    ("보드 + 터치 디스플레이 7인치", 28125, 66049, "가정"),
    ("12V 전원공급기",              4500,  7333, "가정"),
    ("프로파일 + 아크릴 케이스",      80000, 150000, "재료비 추정"),
]
lo = sum(a for _, a, _, _ in control)
hi = sum(b for _, _, b, _ in control)
print("%-28s %9s %9s  %s" % ("부품", "저가", "고가", "근거"))
for name, a, b, src in control:
    print("%-28s %9s %9s  %s" % (name, format(a, ","), format(b, ","), src))
print("-" * 58)
print("%-28s %9s %9s" % ("합계", format(lo, ","), format(hi, ",")))
print()

# 다른 세 묶음과 견준다 (5~8강에서 낸 값)
groups = [("온도 모듈 2벌", 48320, 102540), ("액체 계통", 61007, 133660),
          ("자석·혼합", 90927, 114526), ("제어·구조", lo, hi)]
tot_lo = sum(g[1] for g in groups)
tot_hi = sum(g[2] for g in groups)
print("상자 전체에서 제어·구조가 차지하는 몫: %.0f%% ~ %.0f%%"
      % (lo / tot_lo * 100, hi / tot_hi * 100))
print()
for name, a, b in groups:
    print("  %-14s %9s ~ %9s 원" % (name, format(a, ","), format(b, ",")))
print("  %-14s %9s ~ %9s 원" % ("상자 전체", format(tot_lo, ","), format(tot_hi, ",")))

가정을 바꿔 보세요 — 화면을 작게 하거나 케이스를 직접 짜면 얼마나 달라지나.

불러오는 중…

왜 논문은 제어를 안 적었을까

있을 법한 까닭

장치 논문에서 제어는 “당연한 것” 으로 여겨집니다. 새로운 것이 아니라고 본 것입니다.

따라 만드는 사람에게는

가장 손이 많이 가는 부분입니다. 부품값은 십몇만 원인데 펌웨어와 배선은 몇 주가 걸립니다 — 19강에서 사람값으로 셉니다.

원가표에서 이 줄이 주는 교훈은 이것입니다 — 값이 싼 줄이 가장 오래 걸리는 줄일 수 있습니다.

🤔 확인 문제

제어 계통의 값이 이 강의에서 가장 불확실한 까닭은?

🤔 확인 문제

“부품값 십몇만 원” 이라는 숫자가 제어 계통에 대해 말해 주지 않는 것은?
