10. PT-1000 — ±0.5 °C 를 말하려면 그보다 잘 재야 한다 · 유박사의 mRNA 백신 합성기 메카니즘 첫걸음

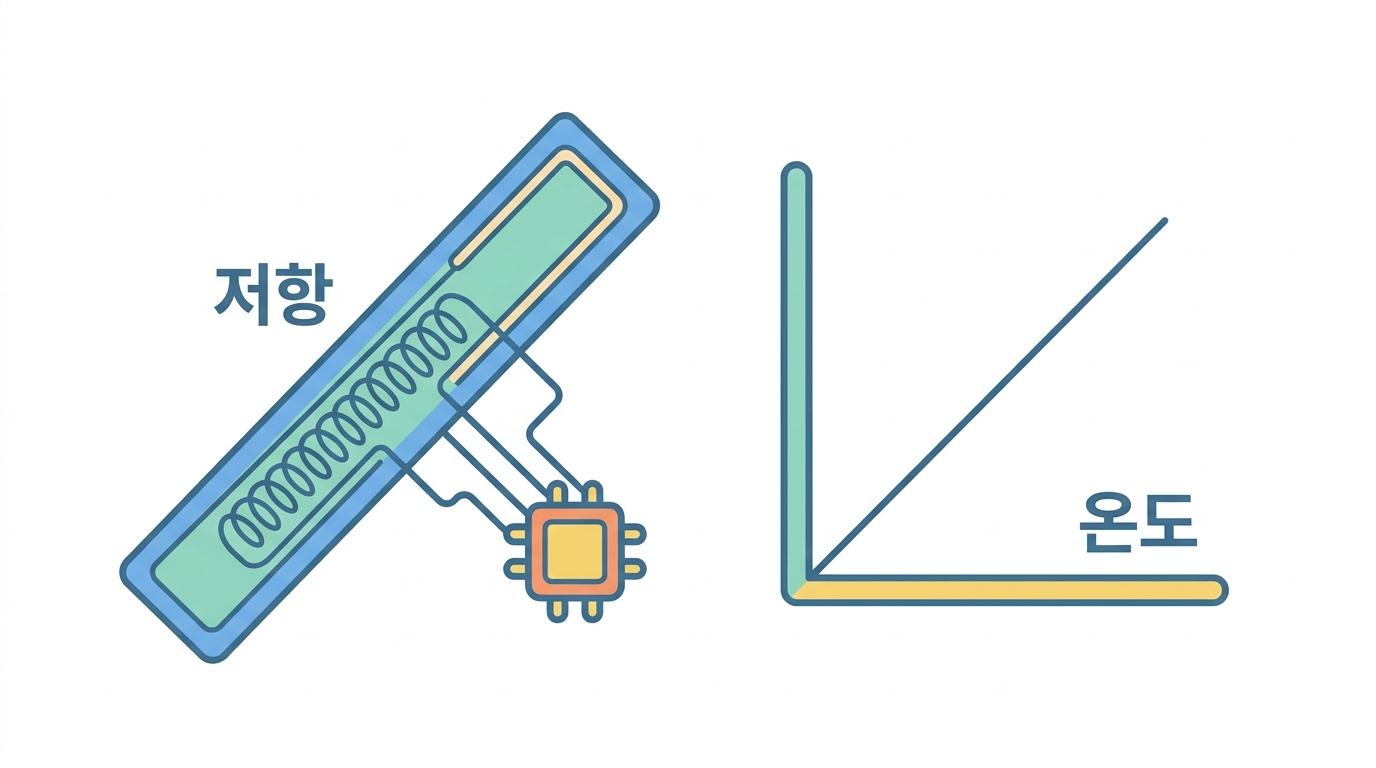

논문은 두 모듈 모두 PT-1000 온도센서를 썼다고 적었습니다. 백금 저항체(RTD)로, 0 °C 에서 저항이 1000 Ω 이고 온도가 오르면 거의 직선으로 저항이 커집니다.

그리고 논문은 HMM 모듈이 ±0.5 °C 안에서 흔들렸다고 주장합니다. 이 주장을 하려면 센서가 그보다 고와야 합니다. 그래서 센서 등급을 따져야 합니다.

센서 등급과 온도를 바꿔 보세요. 허용오차가 ±0.5 °C 주장을 받쳐 주는지 갈립니다.

불러오는 중…

±0.5 °C 라고 말하려면 B등급으로는 빠듯합니다. A등급을 쓰는 것이 옳습니다.

Python 브라우저에서 실행

# IEC 60751 백금저항체 허용오차 — A등급과 B등급
def tol(T, cls):
    return (0.15 + 0.002 * abs(T)) if cls == "A" else (0.30 + 0.005 * abs(T))

print("%-28s %-10s %-10s" % ("이 기계의 온도", "B등급", "A등급"))
for T, what in [(30, "비드 결합 (±0.5 주장)"), (37, "IVT"), (58, "PCR 어닐링"), (95, "PCR 변성")]:
    b, a = tol(T, "B"), tol(T, "A")
    print("%2d °C  %-20s ±%.2f °C   ±%.2f °C" % (T, what, b, a))
print()
print("30 °C 에서 ±0.5 °C 를 주장하려면:")
print("  B등급 허용오차 ±%.2f → 주장값과 거의 같다. 근거로 쓰기 아슬아슬하다." % tol(30, "B"))
print("  A등급 허용오차 ±%.2f → 여유가 있다. 이쪽을 써야 한다." % tol(30, "A"))

왜 PT-100 이 아니라 PT-1000 인가

PT-1000

바탕 저항이 1000 Ω 이라 배선 저항(보통 1 Ω 안팎)이 묻힙니다. 2선식으로도 쓸 만합니다. 같은 전압에서 전류가 1/10 이라 자기발열도 적습니다.

PT-100 · 서미스터(NTC)

PT-100 은 배선 저항이 그대로 오차가 되어 3·4선식이 필요합니다. NTC 는 가장 싸지만 지수 함수라 30·37·58·95 °C 를 한 보정으로 커버하기 어렵습니다.

자기발열이 특히 중요합니다. 센서에 전류를 흘려 저항을 재는데, 그 전류가 센서를 스스로 데웁니다. ±0.5 °C 를 다투는 자리에서 이것은 무시할 수 없습니다.

부품	내용	값
Adafruit 3648	PT1000 + MAX31865 변환보드 · 기준저항 4300 Ω 0.1% · 2/3/4선 · SPI	$14.95
Adafruit 3328	PT100 판 (기준저항 430 Ω)	$14.95
Heraeus · IST · TE · Vishay 박막 PT1000 소자	A등급 / B등급	미확인 — 부품번호를 확정하지 못했습니다

※ 두 보드 모두 센서 소자는 따로 사야 합니다. 보드는 저항을 읽어 디지털로 바꿔 주는 부분입니다.

🤔 확인 문제

논문의 “±0.5 °C” 를 정확히 옮기면?

🤔 확인 문제

PT-1000 이 PT-100 보다 이 기계에 유리한 까닭 두 가지는?
